スウェーデン式サウンディング

ジオ・フロント式砂試料採取システム(液状化検討用)

①スウェーデン式サウンディング試験結果を即、現場で解析。

 SWS調査

SWS調査

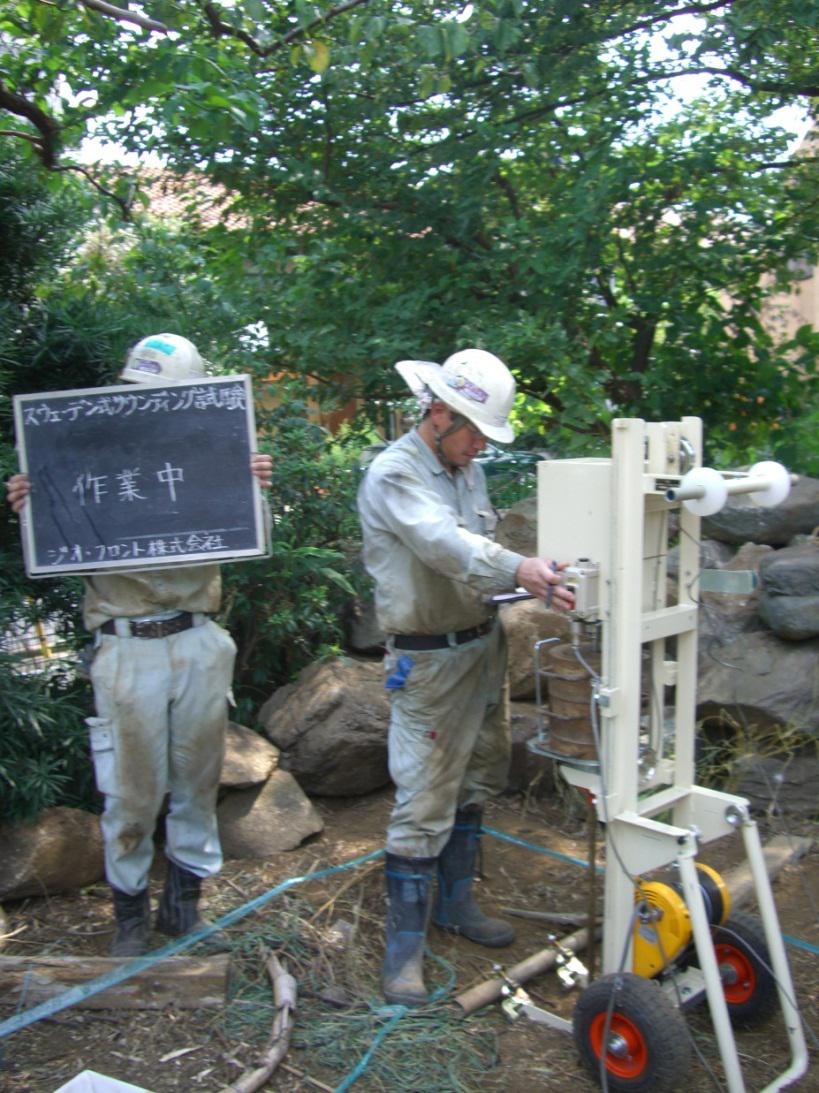

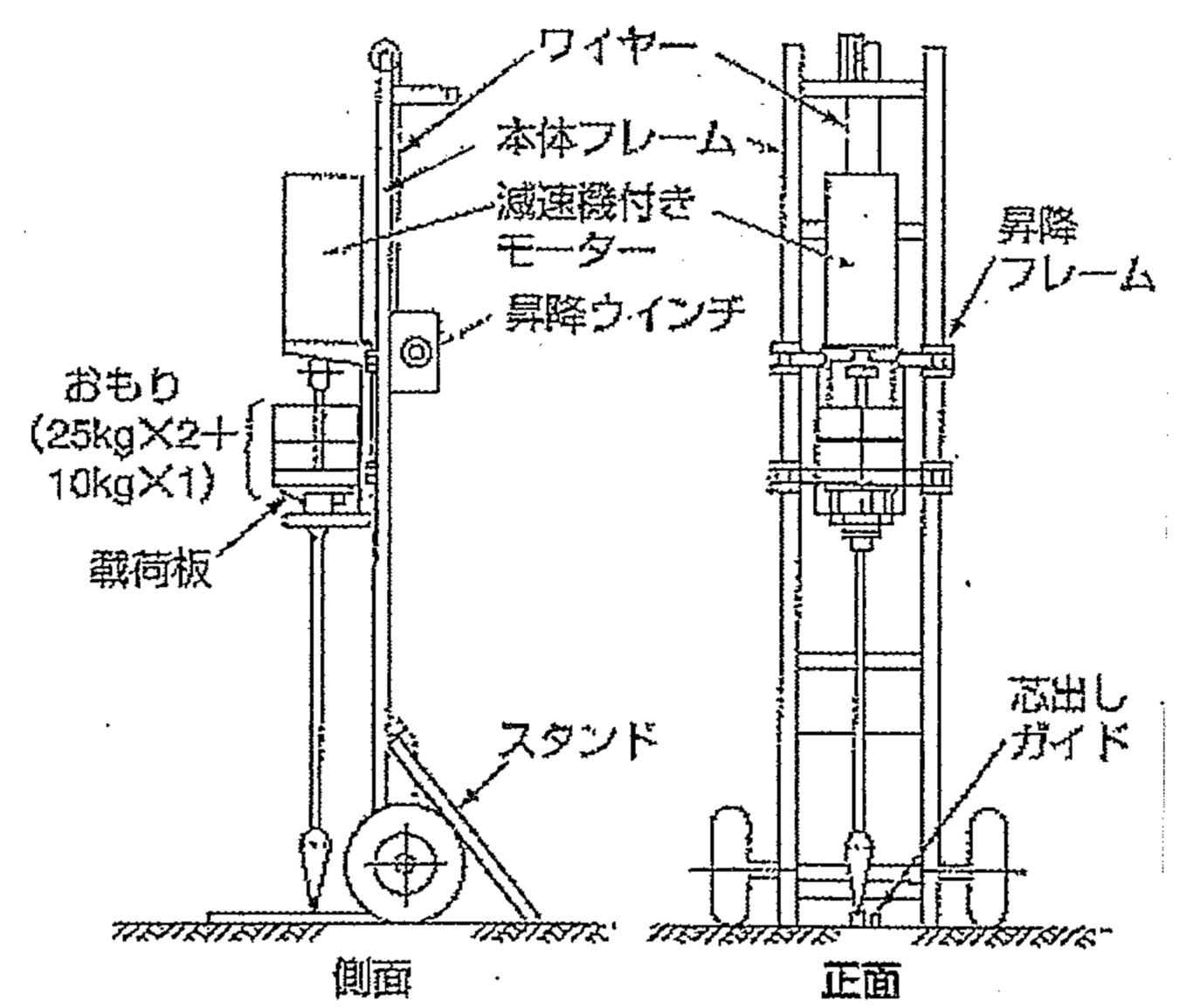

半自動式SWS機

半自動式SWS機

SWSロッド及びスクリューポイント

SWSロッド及びスクリューポイント

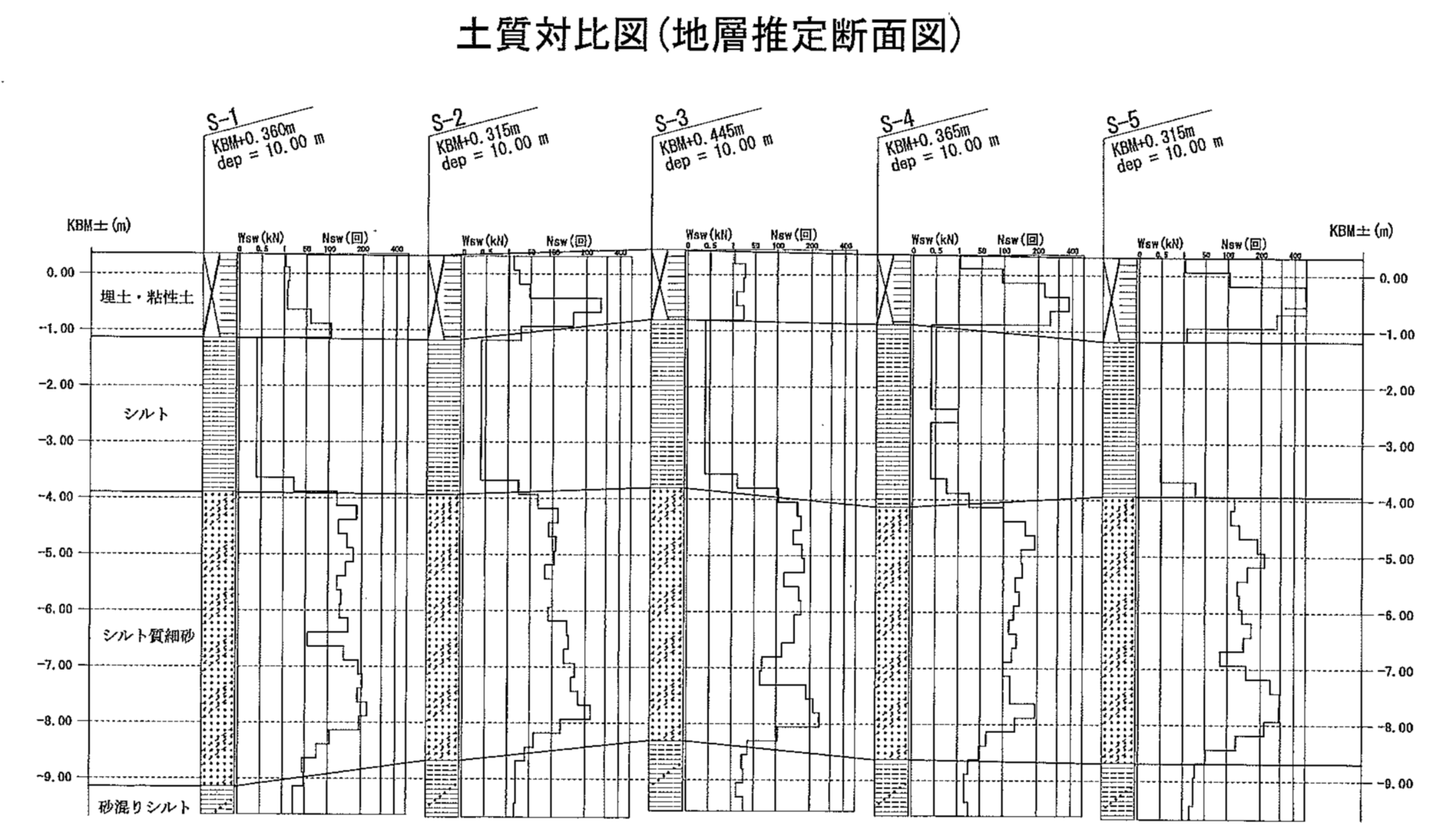

土質対比図

②サウンディング結果と採取試料から正確な地質構成を判断。

SWS調査孔から試料採取

SWS調査孔から試料採取

土壌採取器 (特許:伊田テクノス)

土壌採取器 (特許:伊田テクノス)

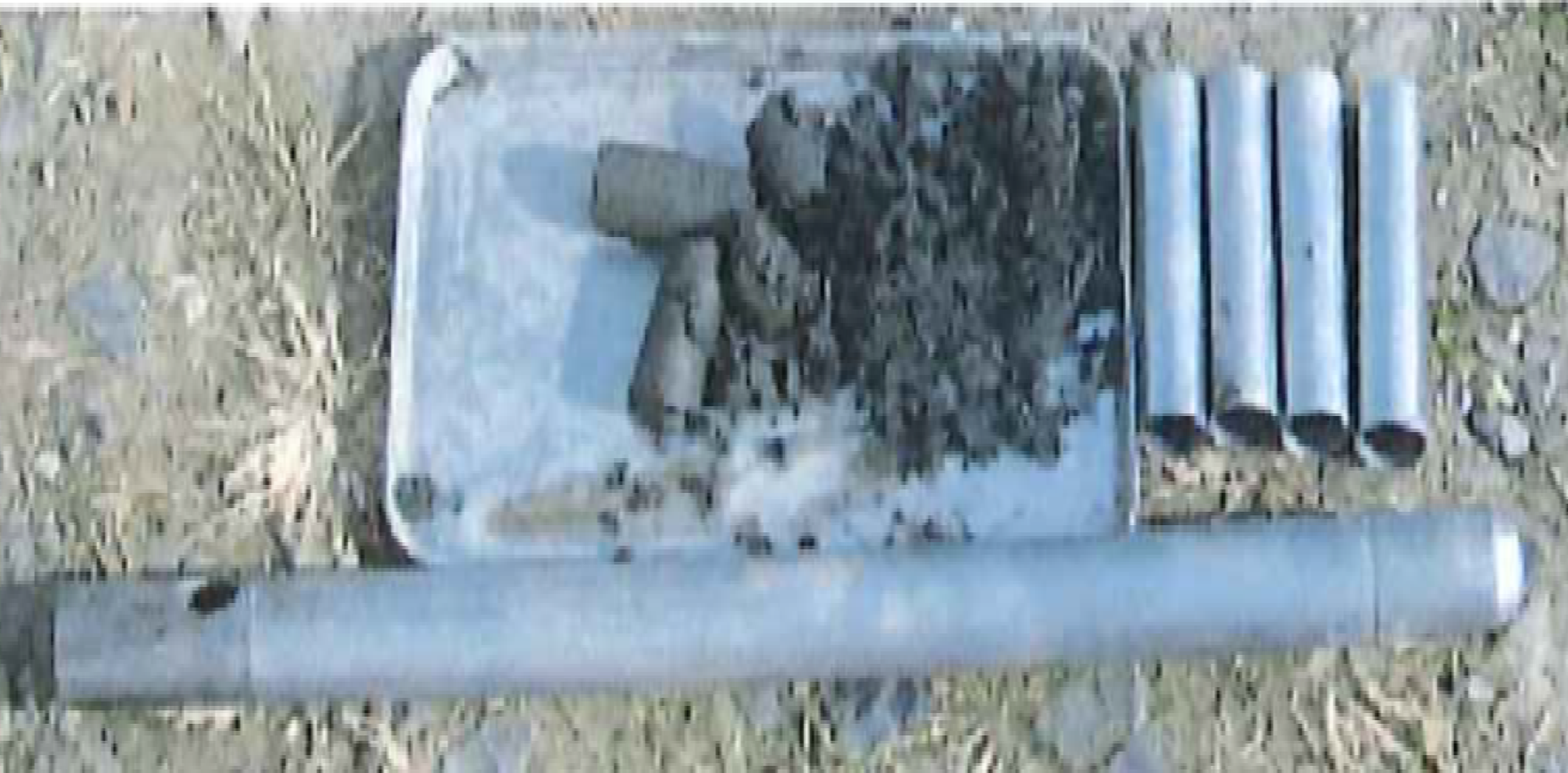

採取した土試料

採取した土試料

採取した土試料

③『水位測定用先端コーン』付パイプの挿入と自然水位の測定。

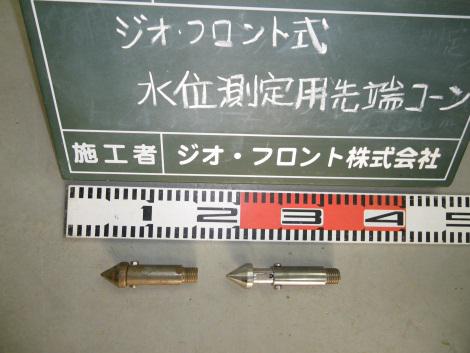

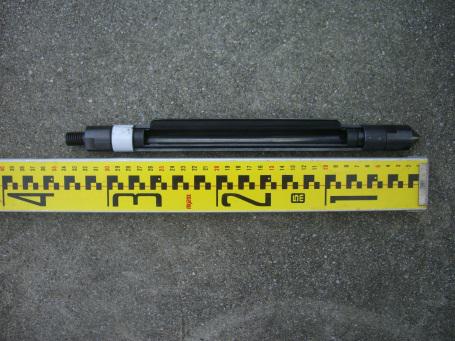

水位測定用先端コーン

水位測定用先端コーン

水位測定中

水位測定中

水位測定用先端コーン(実用新案登録)

水位測定用先端コーン (実用新案登録)

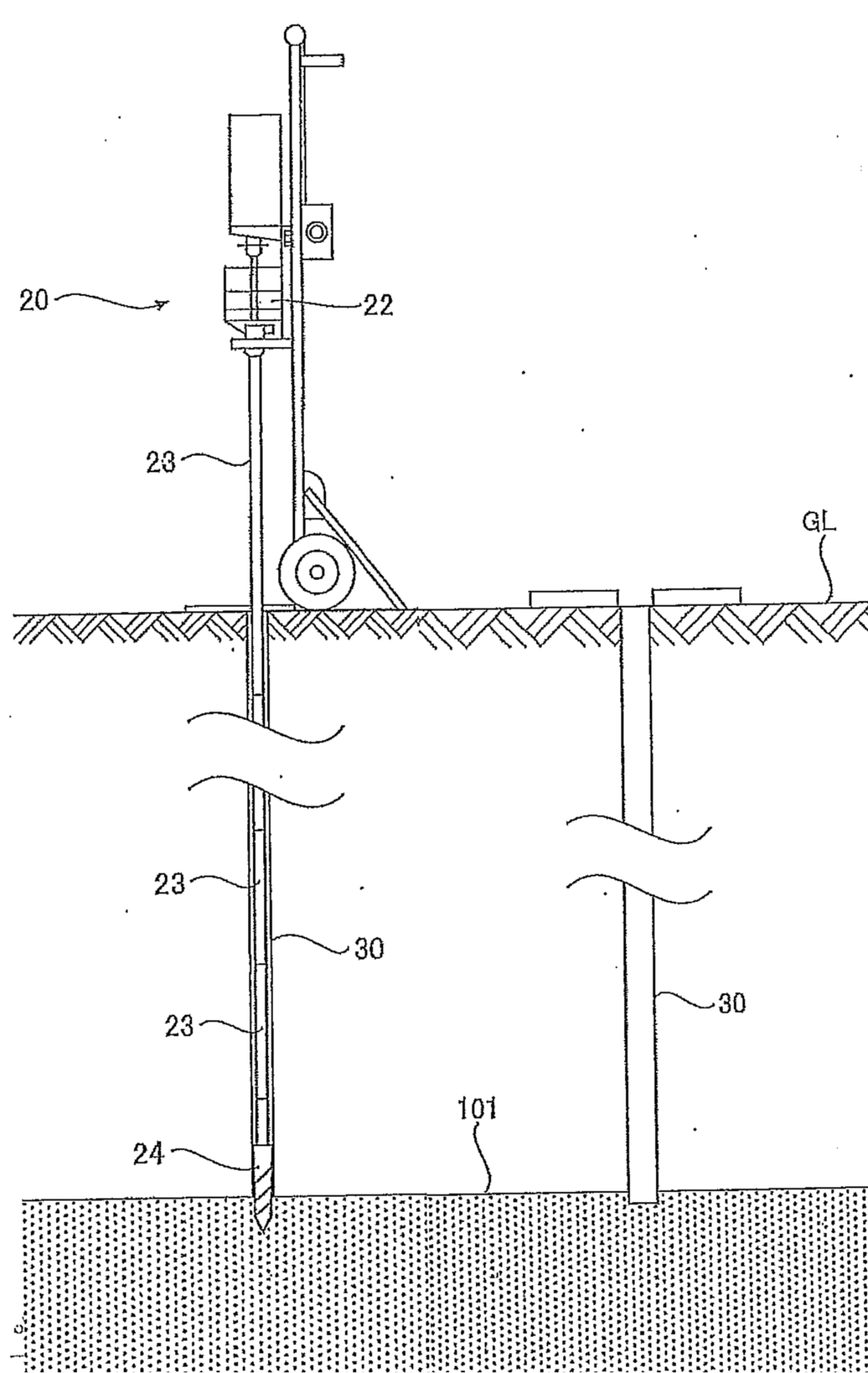

④『小型特殊ドリル』による掘削

④『小型特殊ドリル』による掘削

⑤打撃貫入による砂試料の採取

打撃貫入による砂試料の採取

A ドリル掘削  B 掘削孔の形成  C 『砂試料採取器』の挿入  D 打撃貫入による試料採取

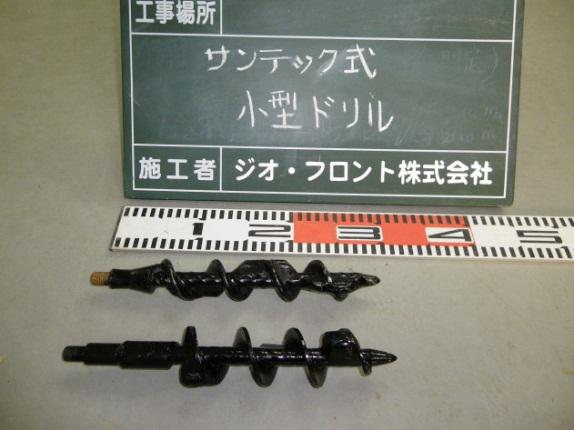

小型特殊ドリル (特許:サンテック)

小型特殊ドリル (特許:サンテック)

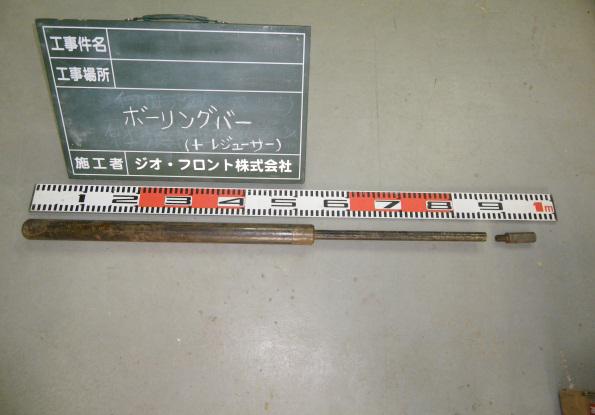

打撃貫入用ボーリングバー

打撃貫入用ボーリングバー

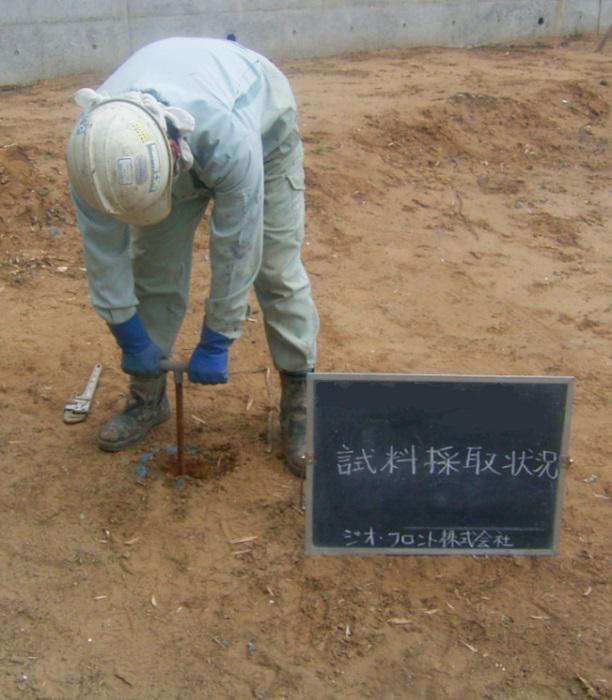

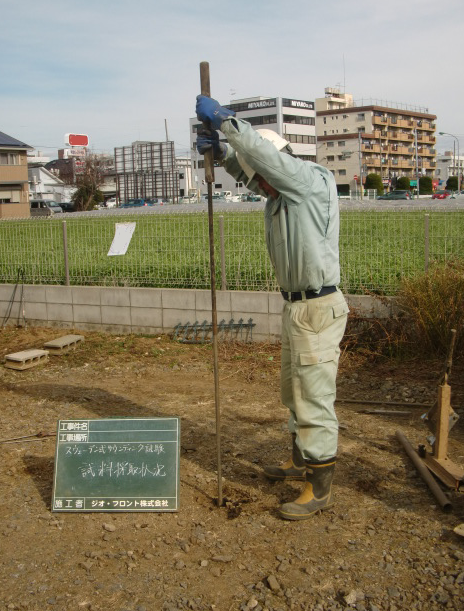

試料採取状況

試料採取状況

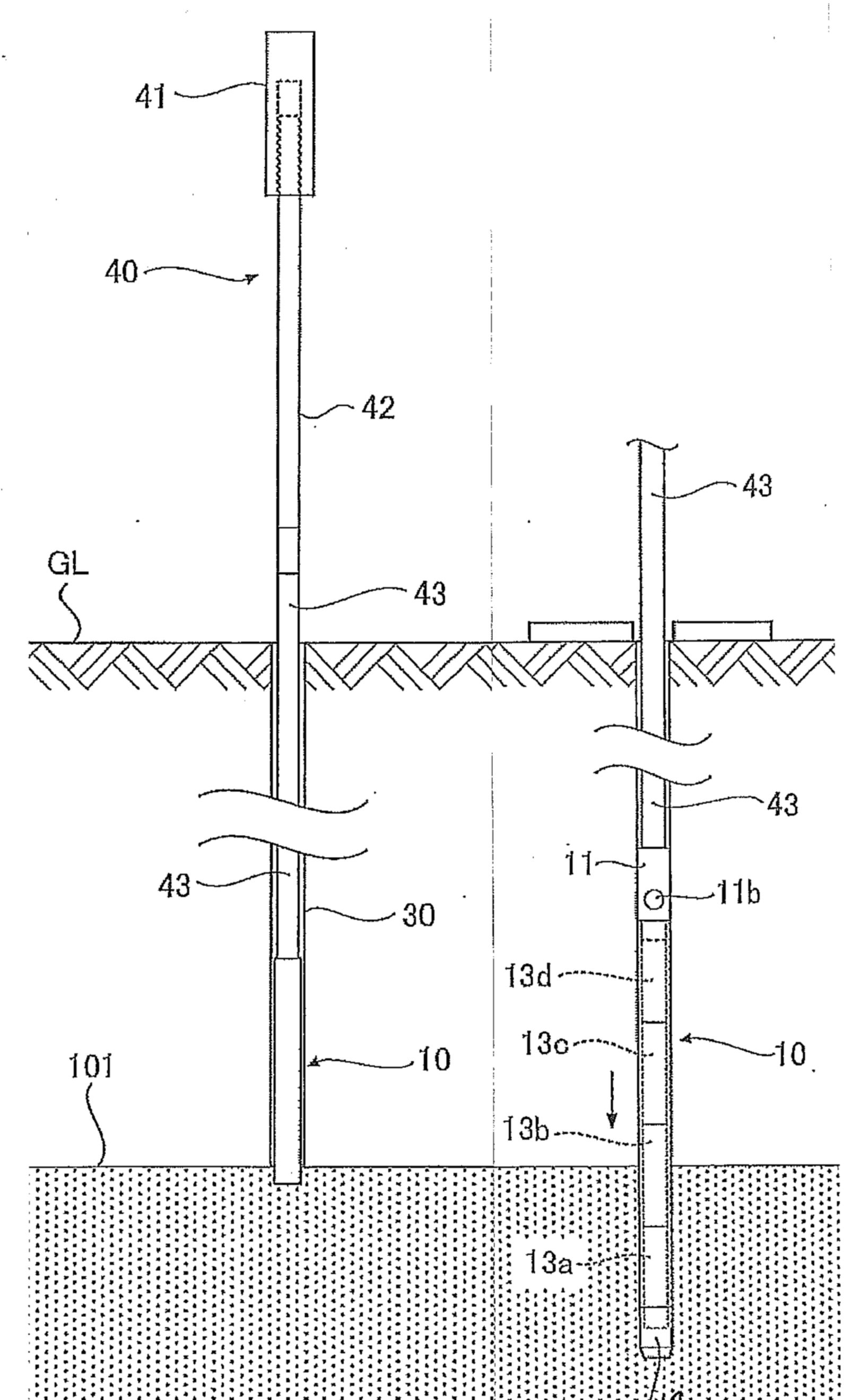

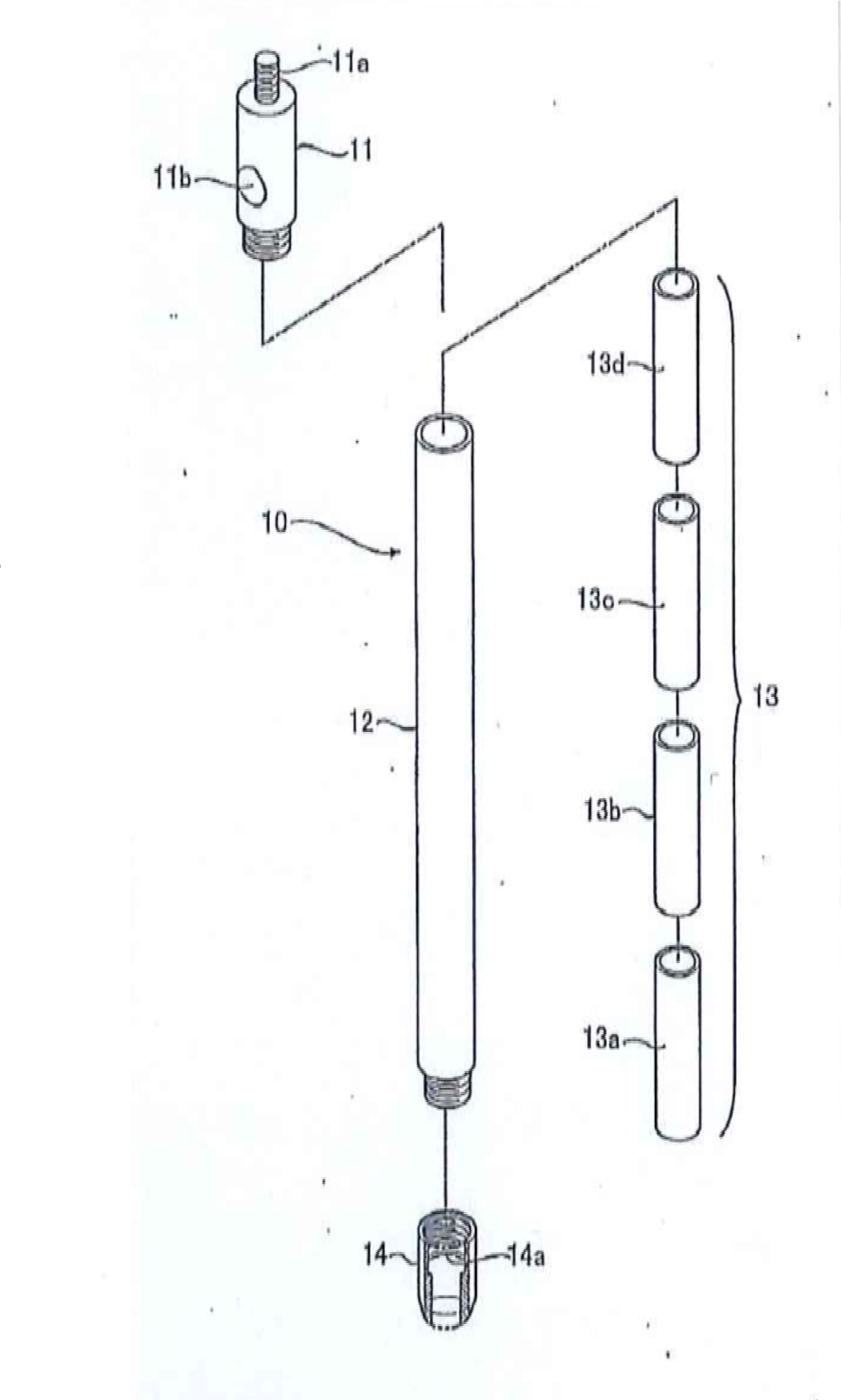

採取器の構造

採取器の構造

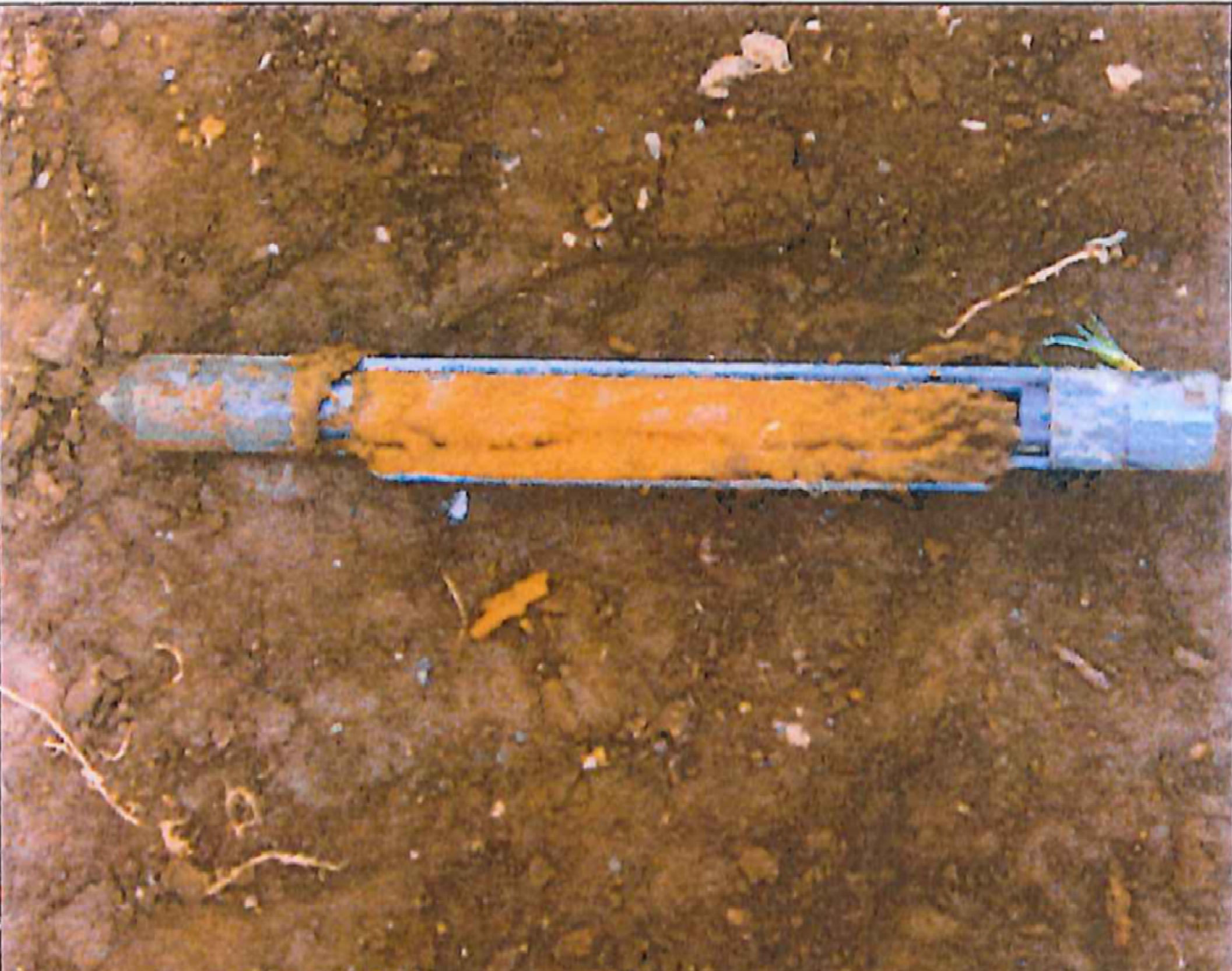

 採取した砂試料

採取した砂試料

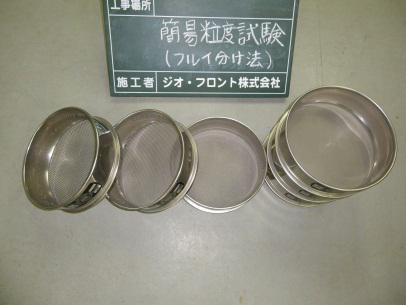

粒度分析用篩

粒度分析用篩

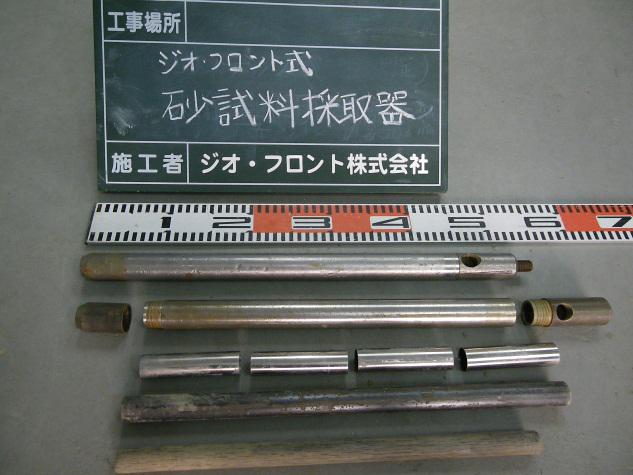

ジオ・フロント式砂試料採取器 (実用新案登録)

ジオ・フロント式砂試料採取器 (実用新案登録)

⑥『砂試料採取器』から取り出した砂試料の粒度試験(フルイ分け法)

⑦ 液状化の判定

砂の粒径分布、細粒分含有率、換算N値、地盤地質構成、自然水位等をベースに所定の重力加速度毎の液状化抵抗比を算定し、FL値、PL値等から砂地盤の液状化の可否と程度を総合的に判定する。

実用新案登録証

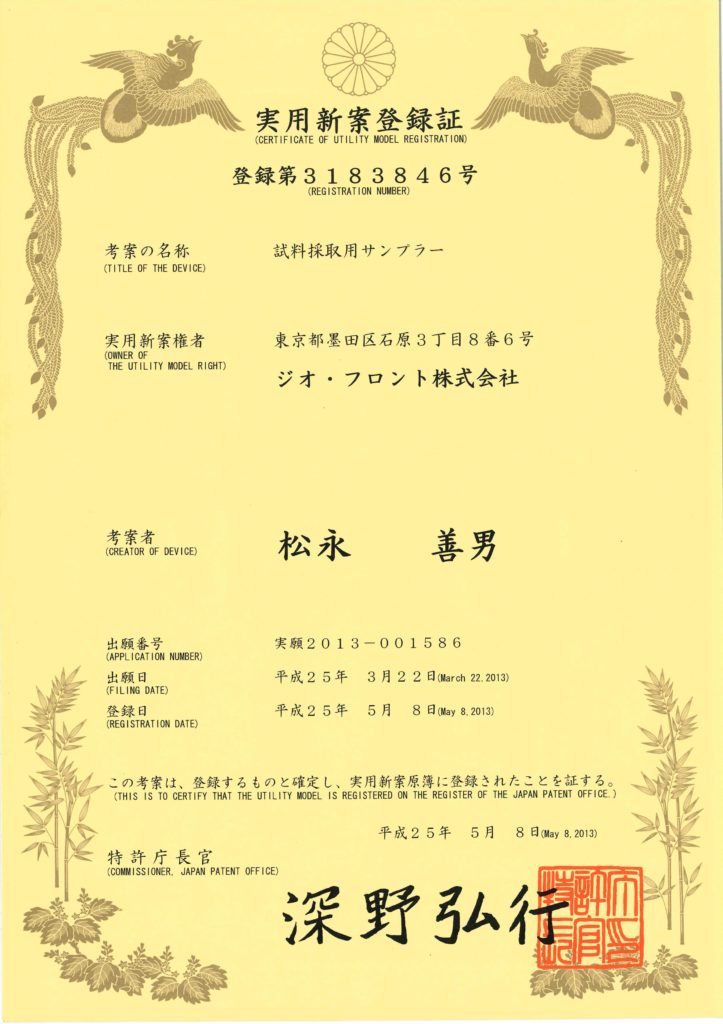

試料採取用サンプラーの実用新案登録証

試料採取用サンプラーの実用新案登録証

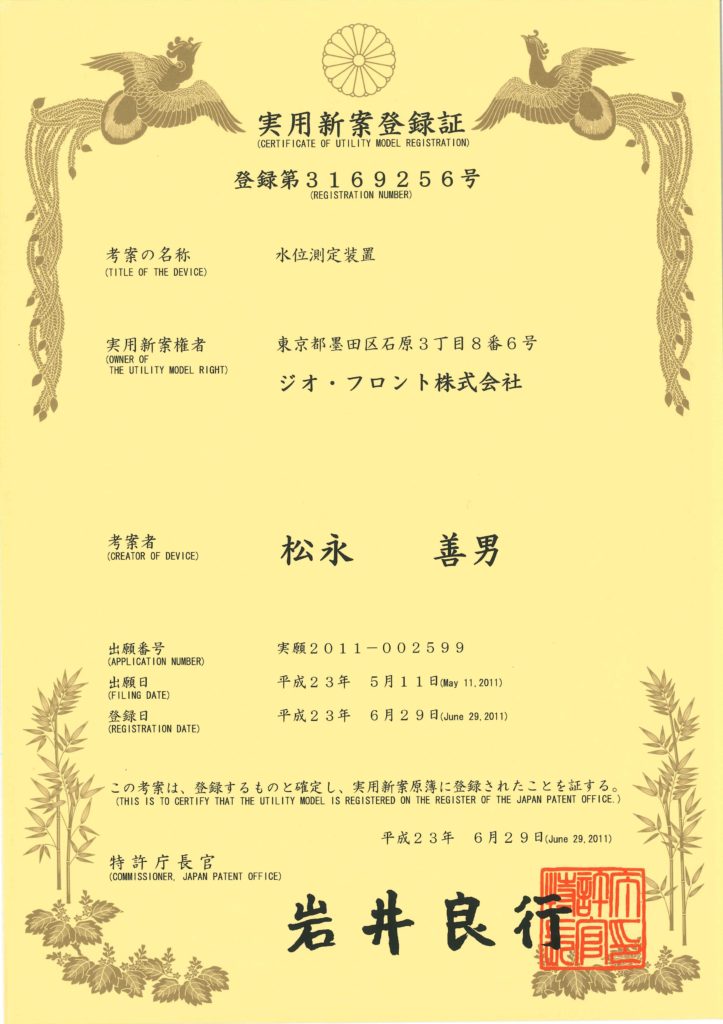

水位測定装置の実用新案登録証
