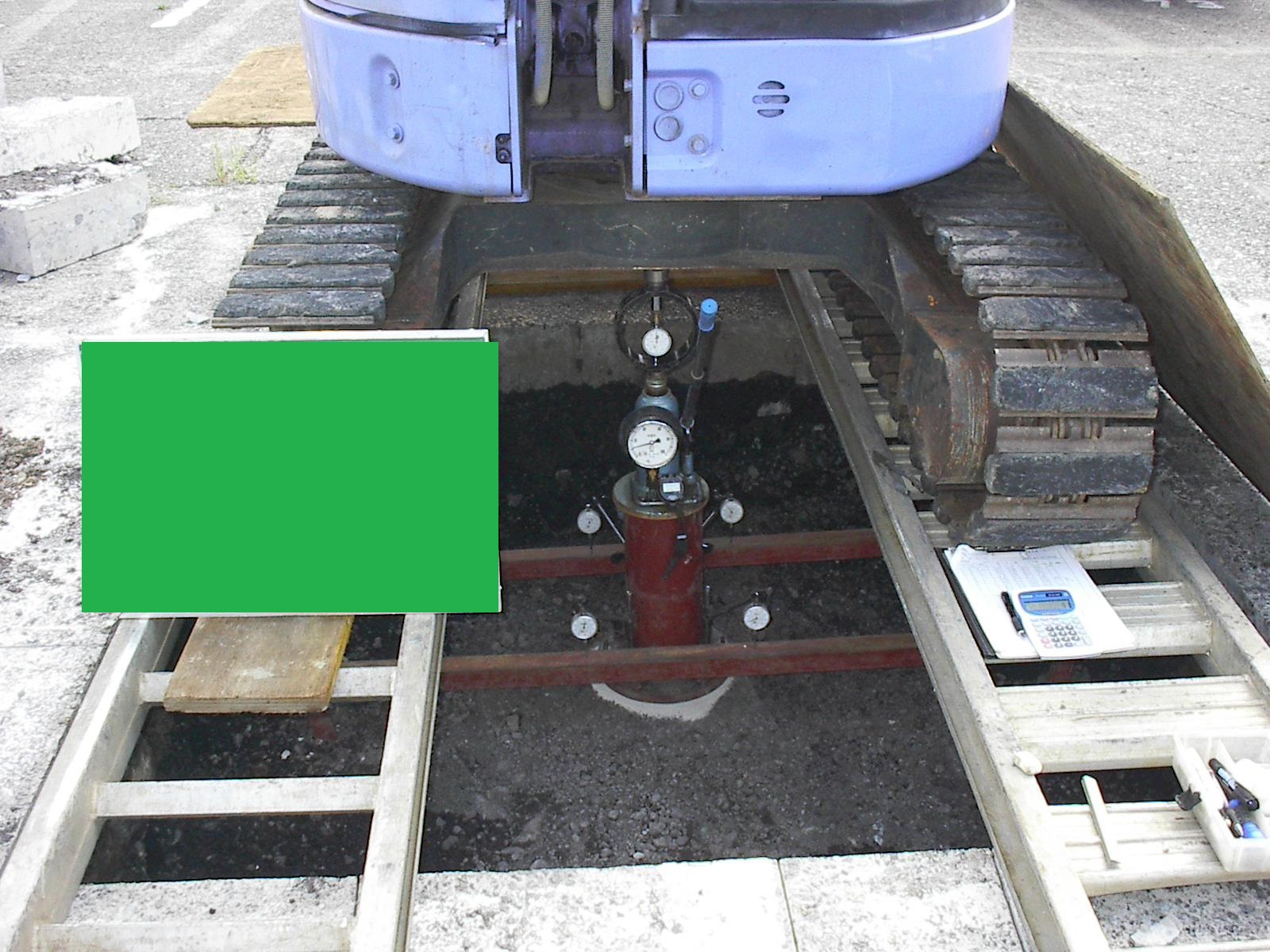

ミニバックホウを反力とした
試験装置（50ｋＮ/㎡）

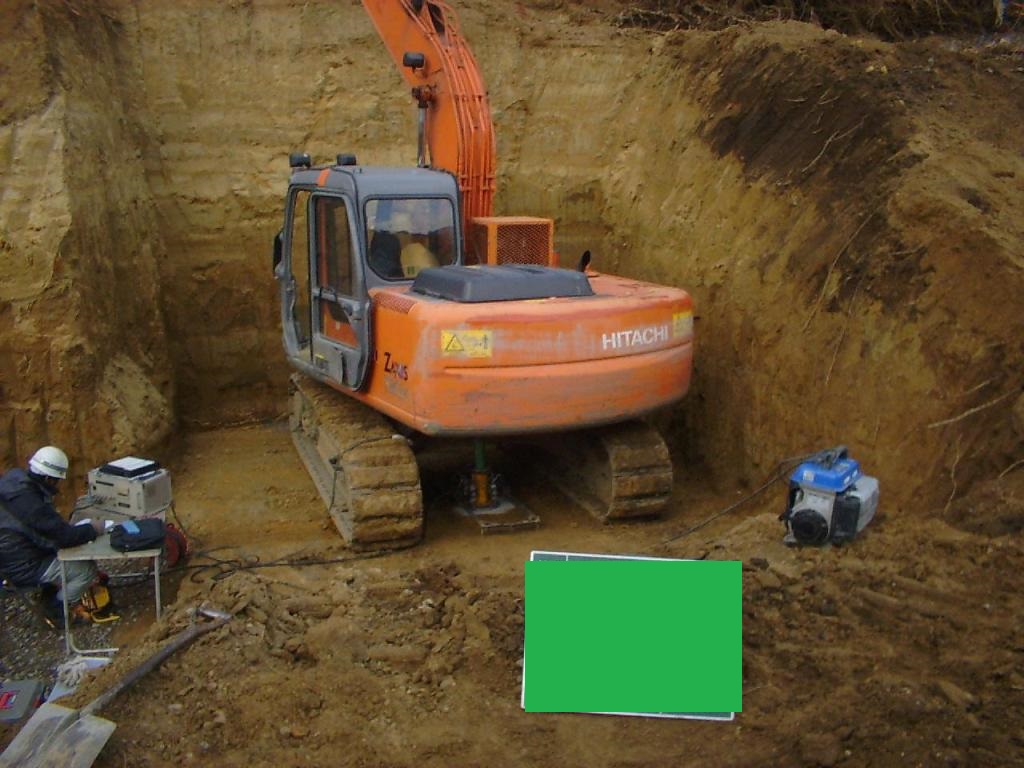

大型バックホウを利用した
試験装置（10ｋＮ/㎡）

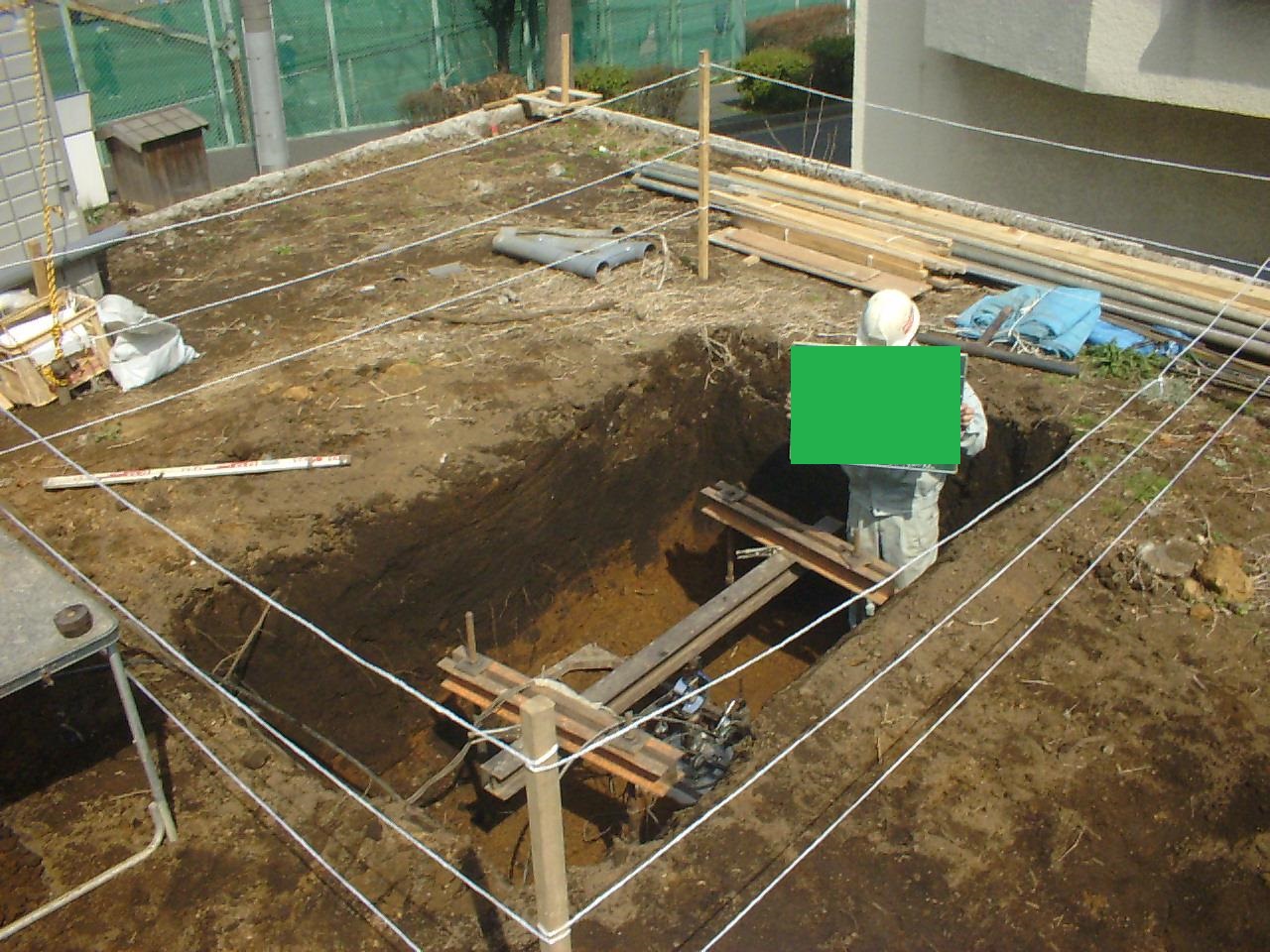

スクリューアンカーの
引き抜き抵抗を反力とする方法
平板載荷試験概念図
側面図
平面図
装置名称
| ① | オイルポンプ | ⑦ | 載荷板(直径300㎜) |
|---|---|---|---|
| ② | 分離式ジャッキ | ⑧ | 基準梁支持杭 |
| ③ | 荷重計(鋼製環状ばね式) | ⑨ | 変位基準梁 |
| ④ | 鋼製支柱(直径150㎜) | ⑩ | 重機履帯 |
| ⑤ | ゲージサポート | ⑪ | 重機車体 |
| ⑥ | ダイヤルゲージ | ⑫ | 試験地盤 |
